Cunsigliu di cuntrollu
Produttore di armadiu di cuntrollu industriale persunalizatu
Producemu armarii di cuntrollu persunalizati di alta-qualità per machini OEM, automatizazione industriale, distribuzione di energia è sistemi elettrici. Da a fabricazione di prototipi à a pruduzzione di massa, furnimu chjusi di precisione-con un supportu DFM rapidu, una ispezione di qualità rigorosa è una sperienza d'esportazione globale.
Parametru
|
Dimensione esterna |
1000*800*300 |
|
Tipu |
Scatola di distribuzione |
|
Materiale |
foglia di metallu 1,5 mm |
Fabbricazione di precisione per una misura perfetta di i cumpunenti
Ogni armadiu hè fabbricatu cù u taglio laser CNC è a curvatura di precisione per assicurà dimensioni precise è assemblea senza saldatura.
Custruitu per una affidabilità industriale à -longu termine
Utilizemu l'acciaio -laminatu à fretu di prima qualità, l'acciaio inossidabile 304/316L, o leghe d'aluminiu cumminati cù un vernice in polvere durabile è trattamenti resistenti à a corrosione- per assicurà una longa vita di serviziu in ambienti industriali duri.
persunalizazione flessibile per ogni prughjettu
Da dimensioni di l'armadiu è piastre di muntatura à ritagli HMI, entrate di cavi, sistemi di raffreddamentu, serrature è finiture di superficia, ogni armadiu pò esse adattatu à a vostra applicazione esatta.
Ispezione di qualità stretta prima di a spedizione
Ogni recintu hè sottumessu à l'ispezione dimensionale, a verificazione di saldatura, l'ispezione di rivestimentu, i cuntrolli di messa a terra, a prova di allineamentu di a porta è a verificazione di sigillatura IP prima di imballaggio.
Supportu ingegneria da u disignu à a produzzione
I nostri ingegneri esaminanu ogni disegnu prima di a fabricazione, fornendu cunsiglii DFM per migliurà a fabricabilità, riduce i costi è evità risichi di produzzione.
Categorii di prudutti
Cuncepitu per unità d'automatizazione compatte è cunfigurazioni industriali limitate di spaziu-, i nostri armadi di muru-offrenu una alta rigidità è opzioni di layout internu flessibili.
Specificazioni:Prutezzione finu à IP66 / NEMA 4, 12, 13; Acciaio Carbone o Acciaio Inox 304/316L.
Funzioni chjave:Guarnizione in schiuma di poliuretano (PU) senza saldatura, cerniere nascoste da 110 gradi a 180 gradi, piastra di montaggio galvanizzata, e un design di porta reversibile.
U megliu per:Picculi sistemi PLC, scatuli di junction terminal, pannelli di starter di mutore, è stazioni di cuntrollu localizzate.

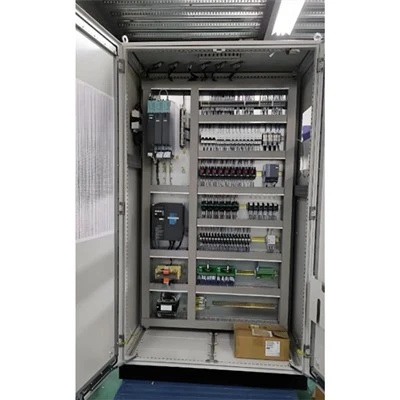

Ingegneria per a distribuzione di energia pesante-è architetture d'automatizazione di grande-scala chì necessitanu una capacità massiva di cumpunenti.
Specificazioni:Prutezzione finu à IP55 / IP65; Capacità di carica statica finu à 1.500 kg.
Funzioni chjave:Multi-quadru di prufilu plegatu (struttura 9-fold / 16-fold) assicurendu a massima rigidità torsionale; sistema di unione modulare chì permette l'espansione senza saldatura di l'armadiu side-by-side; Sistemi di serratura à 3 punti.
U megliu per:Rack PLC centralizzati, banche di unità di frequenza variabile (VFD), centri di cuntrollu di mutore (MCC), è rete di distribuzione di e piante.

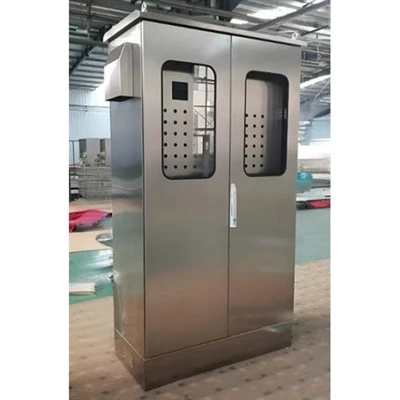

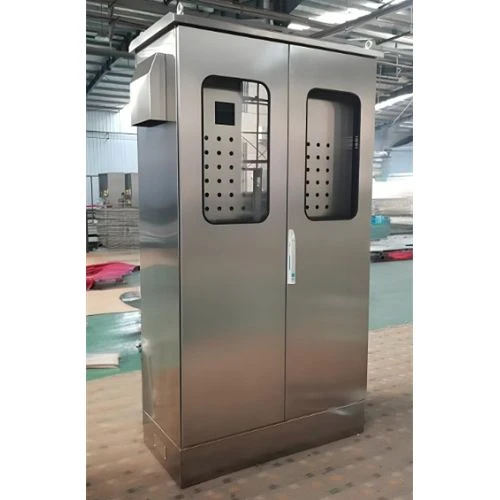

Custruitu specificamente per ambienti aggressivi induve una resistenza estrema à a corrosione è un rigurosu lavatu sanitariu sò richiesti.
Specificazioni:Prutezzione finu à IP66 / IP69K / NEMA 4X; L'opzioni di finitura includenu finitura #4 Spazzolata, Satinata o Passivata.
Funzioni chjave:Acciaio inox AISI 304 o 316L d'alta -qualità; tettu inclinatu (disegnu igienicu) per prevene l'accumulazione d'acqua; sigilli EPDM/PU resistenti -chimichi; crevice-saldatura tig cuntinuu gratuitu.
U megliu per:Transformazione di l'alimentariu è di e bevande, piante farmaceutiche, trasfurmazioni chimiche, è installazioni marine / offshore.
Recinzioni ergonomiche progettate per l'interazione umana-macchina, u monitoraghju è i centri di cuntrollu di l'operatore.
Specificazioni:Prutezzione finu à IP54 / IP55; Disegni multi-segmentati per u desktop è u monitoru.
Funzioni chjave:Coperchi superiori supportati da -gass, canali integrati di canali di cavi, pannelli d'accessu trasversali amovibili, è percorsi di flussu d'aria ottimizzati per monitori è PC chì producenu calore-.
U megliu per:Sale operatorie SCADA, stazioni di cuntrollu CNC, surviglianza di e centrali elettriche è centri di cuntrollu di trafficu.
Custodie robuste-concepite per impedire che le scintille interne accendino l'atmosfera infiammabile circostante.
Specificazioni:Conformità à i parametri ATEX / IECEx / Classe I Division 2; Antideflagrante (Ex d), Sicurezza aumentata (Ex e), o Purgatu / Pressurizatu (Ex p).
Funzioni chjave:Custruzzione in fusione d'aluminiu o d'acciaio inossidabile spessa, camini di fiamma meccanica di precisione-, cerniere pesanti pruvati à l'esplosione-, è pressacavi certificati à prova di esplosione-.
U megliu per:Raffinerie di petroliu è gasu, trasfurmazioni petrochimiche, facilità di manipulazione di granu, è impianti di spruzzo di pittura.
Applicazioni Industria
Automatizazione Industriale è Robotica
Applicazioni tipiche

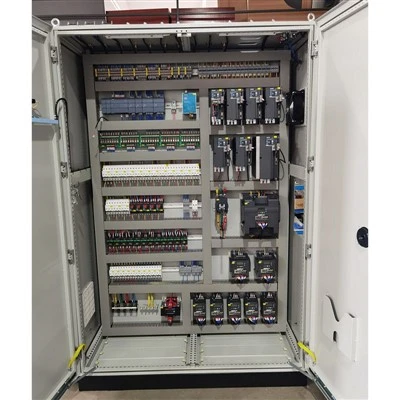

- Pannelli di cuntrollu PLC
- Armadi Controller Robot
- Sistemi di cuntrollu di macchine CNC
Funzioni cunsigliate
- Disposizione di cablaggio ad alta -densità per sistemi di automatizazione cumplessi
- Tagliature meccaniche CNC-di precisione per HMI è dispositivi di cuntrollu
- Schermatura EMC per riduce l'interferenza elettrica
Trattamentu di l'alimentariu è di e bevande
- Applicazioni tipiche
- Linee di imbottigliamentu è di riempimentu
- Equipamentu di mischju è mischju
- Pannelli di cuntrollu CIP/SIP
Funzioni cunsigliate
- Custruzzione in acciaio inox 304 o 316L
- Disegnu igienicu di u tettu inclinatu
- Prutezzione di lavaggio IP69K
Energia rinnuvevule è infrastruttura esterna
- Applicazioni tipiche
- Armadi di distribuzione di energia solare
- Scatole di combinatori PV
- Sistemi di cuntrollu di turbine eoliche
Funzioni cunsigliate
- Prutezzione resistente à l'intemperie da IP65 à IP69K
- Rivestimentu in polvere per esterni resistente -UV
- Riscaldatori anti-condensazione è sistemi di ventilazione
Opzioni di l'armadiu di cuntrollu persunalizata
|
Opzione persunalizata |
Scelte dispunibili |
|
Materiale |
Carbon Steel / SS304 / SS316L / Aluminium |
|
Dimensioni |
Completamente persunalizatu |
|
Prutezzione |
IP54-IP69K |
|
Culore |
Qualchese culore RAL |
|
Porta |
Single / Doppiu |
|
Lock |
Standard / Quarter Turn / Maniglia Swing |
|
Cutouts |
HMI / Ventilatore / Pressacavi / Connettore |
|
Cooling |
Ventilatore / AC / Scambiatore di calore |
|
Piastra di muntatura |
Personalizatu |
|
Ingressu di cable |
Top / Bottom / Side |
|
Accessori |
Rail DIN / LED / Socket / Pocket |
Capacità di fabricazione
Taglio laser di precisione CNC
U tagliu laser in fibra di -alta velocità assicura bordi puliti è aperture precise per pannelli HMI, pressacavi, sistemi di raffreddamentu è cumpunenti elettrici.
Curvatura CNC
Les presse piegatrici CNC automatizzate garantiscono una precisione di piegatura coerente e una perpendicolarità dell'armadio.
Saldatura di precisione
Saldatori esperti realizanu saldatura TIG è MIG cuntinuu per ottene strutture forti cù finitura liscia.
Rivestimentu in polvere automatizatu
U pretrattamentu multi-stage cumminatu cù u revestimentu in polvere elettrostaticu furnisce una resistenza superiore à a corrosione è un aspettu longu-durabile.
Guarnizione PU Schiuma
A spuma di poliuretanu automatizata crea sigilli di porta impermeabili senza saldatura chì mantenenu a prutezzione IP à longu-termu.
Assemblea Finale è Inspeczione
Ogni armadiu hè cumpletamente inspeccionatu prima di a spedizione per assicurà a precisione dimensionale è l'integrità funziunale.
Prucessu di cuntrollu di qualità
|
Fase d'ispezione |
Ciò chì Inspeccionemu |
Beneficiu di u Cliente |
|
Ispezione di materiale in entrata (IQC) |
Verificate u spessore di l'acciaio, a qualità di materiale (CRS, SS304, SS316L), a planarità è i certificati di fornitore. |
Assicura a forza strutturale è a cunsistenza di u materiale. |
|
Ispezione di taglio laser e piegatura CNC |
Verificate dimensioni, pusizioni di i buchi, anguli di curvatura è tolleranza generale cù strumenti di misura calibrati. |
Garantisce una misura precisa per i cumpunenti elettrici è simplificà l'assemblea. |
|
Saldatura è Ispezione Strutturale |
Inspeccione l'aspettu di a saldatura, a quadratura di u quadru, l'allinjamentu di a porta è l'integrità strutturale. |
Fornisce un chjusu rigidu cù un funziunamentu lisu è una longa vita di serviziu. |
|
Ispezione di Trattamentu Superficiale |
Misura l'épaisseur du revêtement en poudre (80-120 μm), effectue des tests d'adhérence, et vérifie la consistance des couleurs et la qualité du fini. |
Offre una eccellente resistenza à a corrosione è un aspettu prufessiunale. |
|
Ispezione di l'Assemblea |
Verificate u funziunamentu di a porta, cerniere, serrature, piastre di muntatura, piastre d'entrata di cavi è accessori. |
Assicura chì tutte e parti meccaniche funzionanu bè prima di a consegna. |
|
Verificazione di Prutezzione di Ingressu |
Inspeccione i sigilli di a porta, i guarnizioni di schiuma PU, e superfici di sigillatura è a struttura di l'involucro. A prova IP hè dispunibule nantu à dumanda. |
Mantene a prutezzione affidabile di polvere è acqua per ambienti esigenti. |
|
Cuntrolla di messa à terra è di sicurezza elettrica |
Verificate a continuità di messa à terra trà l'armadiu, a porta è a piastra di muntatura induve applicabile. |
Migliora a sicurezza elettrica è sustene u rispettu di i normi internaziunali. |
|
Ispezione finale è imballaggio (OQC) |
Eseguite un'ispezione visuale 100%, verificate e dimensioni contr'à i disegni appruvati, applicate imballaggi protettivi, è assicurate l'armadiu per l'esportazione. |
Assicura chì l'armarii arrivanu pronti per a stallazione cù u minimu risicu di trasportu. |
Certificazioni & Conformità
Norme UL 508A / UL 50
Fabbricatu in cunfurmità cù i requisiti UL per i pannelli di cuntrollu industriali, assicurendu l'ispezione di u campu liscia è a liberazione in l'America di u Nordu.
Conformità CE
Pienamente cumpletu cù a Direttiva UE di Bassa Tensione (LVD 2014/35/EU) è a Direttiva Compatibilità Elettromagnetica (EMC 2014/30/EU).
IEC 60529 Ingress Protection
Valutazioni verificate IP55, IP65, IP66, è IP69K sustinute da rapporti di teste di laboratori di terze parti accreditati.
NEMA 250 Standard
Ingegneria per risponde à e linee guida ambientali NEMA Type 1, 3R, 4, 4X è 12.
ISO 9001:2015 & ISO 14001:2015
Sistemi di Gestione di a Qualità è di Gestione Ambientale Certificati chì supervisanu tutti i prucessi di produzzione.
Conforme à RoHS & REACH
Tutti i rivestimenti in polvere, guarnizioni di gomma, chjusi di plastica è hardware internu sò liberi di sustanzi periculosi limitati.
FAQ
Cum'è unu di i più prufessiunali pruduttori di armari di cuntrollu è fornitori in Cina, sustenemu ancu u serviziu persunalizatu. Per piacè sentitevi liberi di vende un armadiu di cuntrollu di sconti à l'ingrossu in stock quì da a nostra fabbrica. I prudutti di qualità è prezzu bassu sò dispunibili.
